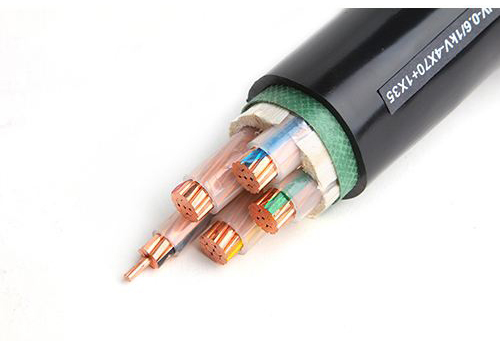

電力電纜

詳細介紹：

一、執行標準

交聯聚乙烯絕緣電力電纜執行GB/T12706-2008標準。

二、使用范圍

交聯聚乙烯絕緣電力電纜適用于交流額定電壓 0.6/1KV到26/36KV的輸配電路中，供不同方式的輸送電能用。

三、使用特性

1、電纜導體的長期最高工作溫度不超90°C；

2、短路時（最長持續時間表不超5S）電纜導體的最高溫度不超過250°C；

3、敷設電纜時環境溫度不低于0°C，其最小彎曲半半徑為電纜直徑的20倍。

詳細參數

型號 銅芯	型號 鋁芯	名稱	適用范圍
YJV YJY	YJLV YJLY	銅芯或鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 銅芯或鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜	敷設于室內，隧道、電纜溝及管道中，也可埋在松散的土壤中，電纜能承受一定的敷設牽引，但不能承受機械外力作用的場合
YJV22 YJY23	YJLV22 YJLY23	銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 銅芯或鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜	適用于室內、隧道、電纜溝及地下直埋敷設，電纜能承受機械外力作用，但不能承受大的拉力
YJV32 YJY33	YJLV32 YJLY33	銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 銅芯或鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜	適用于高落差地區，能承受機械外力和相當?shù)睦?/span>
YJV42 YJY43	YJLV42 YJLY43	銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 銅芯或鋁芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜	適用于高落差地區，能承受機械外力和相當?shù)睦?/span>

安裝使用

選擇方法

電纜的額定電壓用U0/U(Um)來表示：U0是電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓，U是電纜設計用的導體間的額定工頻電壓，Um是設備可承受的最高系統電壓的最大值。

根據電纜的敷設環境及負荷的不同，正設計選擇電纜的規格型號規格。非鎧裝型適

用于架空，室內，隧道，電纜溝等場合，不能承受J機械外力作用，鎧裝型同非鎧裝適用的條件外可直埋于地下。能承受一定的機械外力作用。單芯電纜不允許敷設在產生磁性的管道中。易燃易爆，化學腐蝕性及高溫，低溫等場合應選擇特殊型號的電纜。

儲存和運輸

電纜在儲存中，應規范包裝避免長期露天陽光暴曬，兩端頭可靠密封，不允許長期存放在潮濕的環境中，且電纜盤不能平放。運輸時應考慮盤高且有效固定，吊裝時不允許幾盤同時吊裝，嚴禁從高處推下。

敷設安裝

電纜敷設應采用專用工具，如放線架，導輥等，敷設過程中防止機械損傷，遠離熱源。

電纜穿管敷設時，管道內徑不小于電纜外徑的1.5倍多，多根電纜穿管時禁止電纜擠壓，電纜的總面積不超過管內總面積的40%。

芯數

單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1、預分支電纜等。

電纜分類

根據電壓進行分類并沒有嚴格的劃分，只是根據業內普遍認同的說法進行劃分。根據使用電壓，yjv電纜可分為

1KV及以下為低壓電纜；

1KV~10KV為中壓電纜；

10KV~35KV為高壓電纜；

35~220KV為特高壓電纜。
